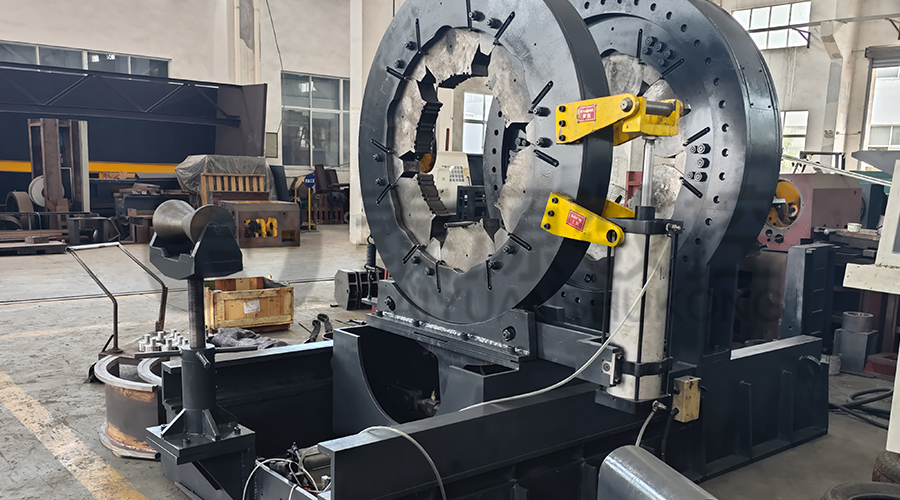

の ケーシングとチューブのカップリング バッキングユニット 旋盤 は、油井管 (OCTG) へのカップリングの正確な組み立てと分解を行うために設計された特殊な CNC 工作機械です。この装置は機械、油圧、および電子制御システムを統合し、メイクアップ トルクと位置要件が API 5CT 仕様を確実に満たすようにします。のために設計されています 高トルクカップリングの取り付け 、このユニットはねじ接続の構造的完全性を維持しながら、パイプ仕上げラインでの生産スループットを最適化します。
技術設計と運用上の特徴
の architecture of the bucking unit utilizes a 低慣性スピンドル駆動システム 頑丈な油圧パワートング機構。この構成により、継続的な監視が可能になります。 トルク-ターン値 これは、ケーシングとチューブの組み立て中の過剰トルクやねじのかじりを防ぐために重要です。旋盤スタイルのベッドは、振動を最小限に抑える強固な基盤を提供し、 一貫したネジの噛み合い そして長期にわたる幾何学的精度。
を装備 プログラマブル ロジック コントローラー (PLC) 、システムは、さまざまなパイプ直径と鋼グレードの自動シーケンスをサポートしています。の ノンマーキングジョー または特殊なグリップダイを使用して、高合金材料の表面変形を防ぎます。これは、一般的な要件です。 耐食合金 (CRA) チューブアセンブリ 。閉ループフィードバック機構を利用することで、バッキングユニットは特定の条件に基づいて回転速度と圧力をリアルタイムで調整します。 カップリングのねじ切りパラメータ .
主なパフォーマンス上の利点
- トルク精度： 高精度センサーにより、リアルタイムのデータ取得が可能になります。 APIカップリング構成 、すべてのジョイントが認定された安全基準を満たしていることを確認します。
- 運用上の多様性: 大規模な工具交換を必要とせずに、小径チューブから大型ケーシングまで幅広いパイプサイズを処理できます。
- 剛性と安定性: の reinforced frame construction allows for 高デューティサイクル動作 要求の厳しい産業環境で。
- データ統合: の system records make-up graphs (Torque vs. Turns) for quality traceability, essential for 油井管製造コンプライアンス .
技術仕様
| パラメータの説明 | 技術データ / 範囲 | ユニット |
| 適用管径範囲 | 60.3 ～ 508 (カスタマイズ可能) | mm |
| 最大メイクアップトルク | 10,000 - 150,000 (モデルによる) | N・m |
| 主軸速度範囲 | 0.5～25（無段階可変） | 回転数 |
| トルク測定精度 | ±1% | フルスケール |
| クランピングモード | 多点油圧式 / 同期式 | 種類 |
| 制御システム | トルク回転監視機能付き CNC / PLC | プラットフォーム |
| 電源 | 380V / 415V / 440V (50/60Hz) | V/Hz |
石油機器製造におけるアプリケーション
の ケーシングとチューブのカップリング バッキングユニット 旋盤 主に以下で利用されます パイプねじ切り設備 そして油田サービスセンター。の生産において重要なコンポーネントとして機能します。 API 認定のケーシングとチューブ 、手動でのメイクアップでは高圧要件に対応できない場合。この機械も欠かせません プレミアム接続アセンブリ ここでは、特定のトルクと肩の接触をデジタル チャートで検証する必要があります。
よくある質問
1. バッキングユニットはどのようにしてプレミアムスレッド接続の完全性を保証しますか?
の unit utilizes a sophisticated コンピュータ化されたトルクターン監視システム 加えられたトルクと回転数の関係を追跡します。これにより、プレミアム接続における「ショルダー ポイント」を正確に検出できるようになります。 江蘇太原CNC工作機械有限公司 は、2003 年に設立され、泰興市の東工業団地に位置し、高剛性と故障点削減技術を備えたこれらの機械を設計しています。私たちの カップリングCNCパイプねじ切り旋盤 バッキングユニットは長期間にわたって精度を維持できるように設計されており、複雑なねじ山プロファイルであっても損傷することなく組み立てられ、国際油田企業の厳しい基準を満たします。
2. この装置は完全に自動化された油井管製造ラインに統合できますか?
はい、バッキングユニットは次の機能とシームレスに統合できるように設計されています。 自動パイプハンドリングシステム そしてコンベアライン。 江蘇太原CNC工作機械有限公司 敷地面積は24,800㎡で、主要な生産拠点として機能しています。 国家石油機器製造 は、ドリルパイプ生産ラインや特殊な研削盤を含む完全なソリューションを提供します。当社の製品は、上海宝鋼などの世界的リーダーや米国、日本の国際企業で広く使用されています。当社の装置は高い駆動力とシンプルな構造により、最新の自動化工場での高い生産効率と高デューティサイクルの統合を可能にします。
3. これらの機械はどのような認証と品質基準に準拠していますか?
私たちの ケーシングとチューブのカップリング バッキングユニット 旋盤 厳格な品質管理プロトコルの下で製造されています。 江蘇太原CNC工作機械有限公司 GBT、ISO品質システム認証を取得しており、国家品質の信頼できる企業として認められています。当社の技術的専門知識は、次のような幅広い特殊ツールにまで及びます。 ドリルカラーねじ旋盤 そして スクリューポンプローターフライス盤 。これらの製品は、強力な特異性と信頼性を目指して設計されており、加工されたすべての接合部が世界中の地質学、鉱業、化学産業の安全要件を確実に満たします。
プロジェクトの詳細な相談やカスタマイズについては、 油井管処理装置 構成については、当社の技術営業部門にお問い合わせください。より良い未来を築くために、皆様と開発を共有できることを楽しみにしています。
