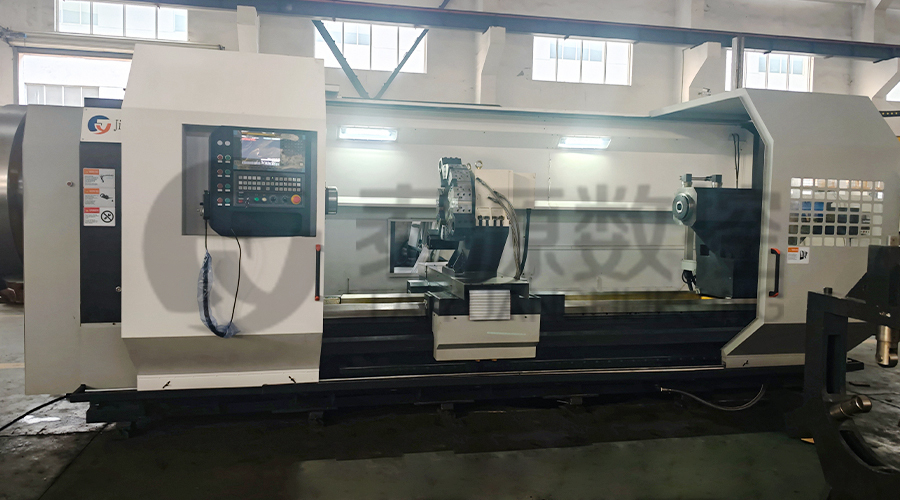

の Φ1000mm油管加工旋盤 は、大口径の管状ワークピースの精密加工用に設計された特殊な横型 CNC 旋盤です。このマシンは、次のような厳しい要件を処理するように特別に構成されています。 ヘビーデューティオイルパイプねじ切り 世界のエネルギー分野における外面処理。ベッド上で 1000 mm のスイング直径を備え、ドリルカラーや大径ケーシングなどの長軸コンポーネントの高トルク操作に必要な構造剛性を備えています。
技術的性能と構造的完全性

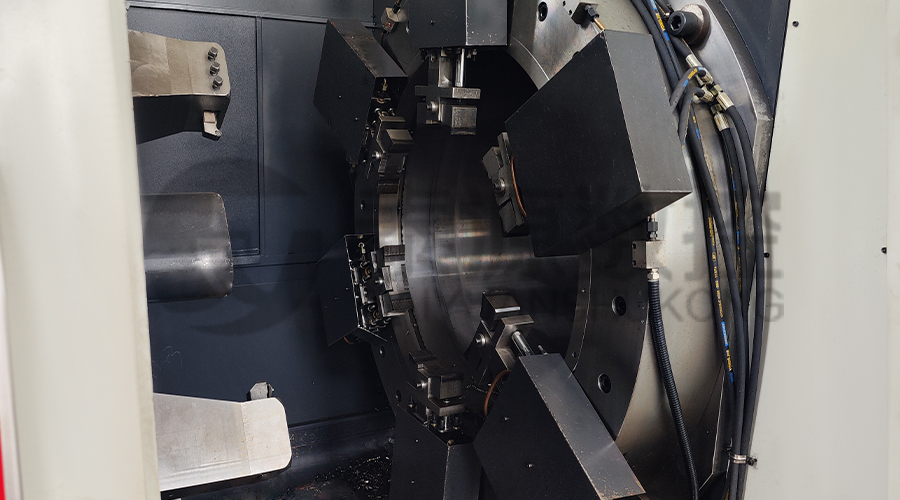

この旋盤の特徴は、 頑丈な鋳鉄製ベッド 高周波焼き入れされたガイドウェイを備えており、継続的な負荷の下でも寸法安定性が持続します。の スピンドル穴径 大型の管状ストックの通過に最適化されており、標準寸法を超えるコンポーネントの効率的な処理が可能になります。の統合 自動油圧チャッキングシステム メンテナンスに重要な確実なクランプ力を確保します。 同心度とねじ精度 高速回転時。
強化されたねじ切りおよび回転機能
石油業界の厳しい基準に合わせて設計されたΦ1000mm油管加工旋盤は、高出力を実現します。 API標準スレッド 、バットレススレッドとプレミアム接続を含みます。 CNC 制御システムにより、主軸の回転と刃物台の移動を正確に同期できるため、 テーパーねじ切り そして複雑なプロファイル回転。この機械は、炭素鋼から高強度合金に至るまでの材料の加工に適しています。 深井戸掘削環境 .
技術仕様
| パラメータの説明 | ユニット | 仕様値 |
| 最大。ベッド上のスイング直径 | mm | 1000 |
| 最大。キャリッジ上のスイング直径 | mm | 630 |
| スピンドル穴径 | mm | 200 / 225 / 355 / 440 (オプション) |
| 最大。ワークの長さ | mm | 1500 / 3000 / 6000 / 9000 |
| 主軸速度範囲 | 回転数 | 5～400（可変） |
| メインモーター出力 | kW | 22 / 30 |
| X軸移動量 | mm | 550 |
| Z軸移動量 | mm | ベッドの長さに基づいてカスタマイズ可能 |
| 位置決め精度 | mm | 0.03/1000 |
| 再現性 | mm | 0.015 |
産業用途
の Φ1000mm大型パイプ旋盤 は、いくつかの重要な産業分野で戦略的に利用されています。
- 石油とガス: ドリルパイプ、ケーシング、カップリングの製造。
- 採掘作業: 大径構造支持体や油圧シリンダーの製作。
- 地質探査: コアバレルと特殊な穴あけ工具の製造。
- 化学処理: 高圧容器部品や大型配管システムの機械加工。
よくある質問 (FAQ)
1. 大径パイプの連続ねじ切り加工において、機械はどのようにして精度を維持しているのでしょうか?
の Φ1000mm lathe maintains precision through a combination of high-rigidity bed design and a precision-ground lead screw system. 江蘇太原CNC工作機械有限公司 は、2003 年に泰興市の東工業団地に設立され、24,800 ㎡の生産拠点を活用して、すべての機械が GBT および ISO 品質システム認証を満たしていることを確認しています。当社の製品は、上海宝鋼などの企業や日本と米国の国際的な顧客によって広く使用されており、 長い精度保持時間 特に集中的なねじ切りサイクル中の故障点を最小限に抑えるための高い駆動力。
2. この旋盤をドリルパイプ製造の専用生産ラインに統合できますか?
はい、このマシンは自動化されたワークフローと高い互換性があります。 江蘇太原CNC工作機械有限公司 以下を含む包括的なソリューションを専門としています。 ドリルパイプ生産ライン 、ドリルカラー外周旋盤、深穴ボール盤など。長江の黄金の水路のそばに位置する当社の施設は、 特異性が強い 生産効率も高い。当社の装置は現在、山東勝利油田や天津大港油田などの主要油田で使用されており、大規模な工業生産環境における信頼性を実証しています。
3. 国際調達と技術統合にはどのようなサポートが利用できますか?
江蘇太原CNC工作機械有限公司 アルジェリア、チュニジア、アゼルバイジャンのユーザーを含む世界中の顧客にサービスを提供しています。全国品質の信頼できる企業として、私たちは機械を提供します。 単純な構造 メンテナンスを容易にし、現代のワークショップ向けの高度な技術統合を実現します。当社のΦ1000mm旋盤は、「エネルギー機器をベースに、世界の同業他社を見据える」というコンセプトのもと、専門化と改良を重ねた生産の歴史に裏付けられ、国際油田・鉱山産業の厳しい要求に応えます。
