の オイルドリルパイプ、ジョイント＆カップリング旋盤 は、API および国際規格に準拠した管ねじの高精度加工用に設計された特殊な CNC ソリューションです。この装置は、次のような厳しい要求に対処するように特別に構成されています。 大型油井管（油井管）の処理 深井戸掘削作業で使用されるドリルパイプ、ツールジョイント、カップリングの構造的完全性と漏れ防止接続を保証します。
技術設計と構造特性

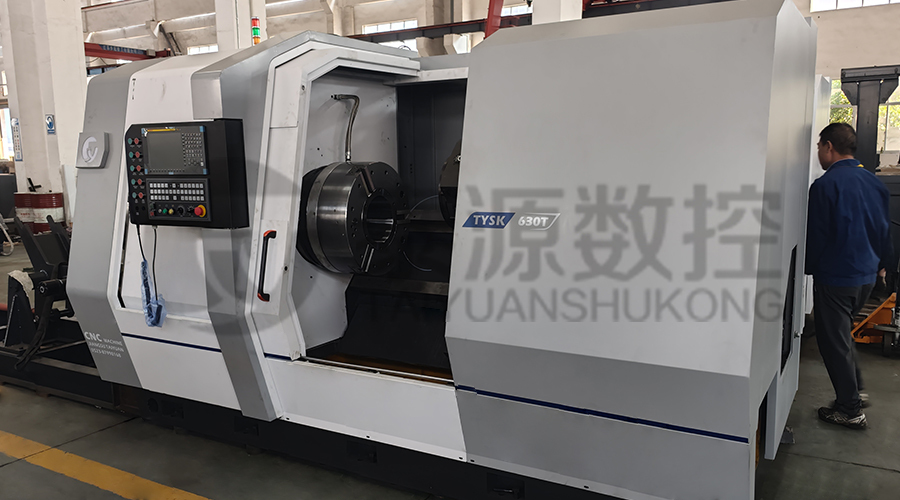

の machine features a 大口径スピンドル設計 ダブルチャック方式により長軸ワークでも安定したクランプが可能です。ベッドは高周波焼き入れされた幅広のガイドウェイ構造を備えた高級鋳鉄で作られており、 静的および動的剛性 高張力合金鋼のねじ切り加工中に大きな切削力に耐える必要があります。の統合 精密ボールねじ 高トルクサーボモーターにより、正確なピッチ制御が保証されます。 テーパーねじの一貫性 そして表面仕上げの品質。
コア技術力

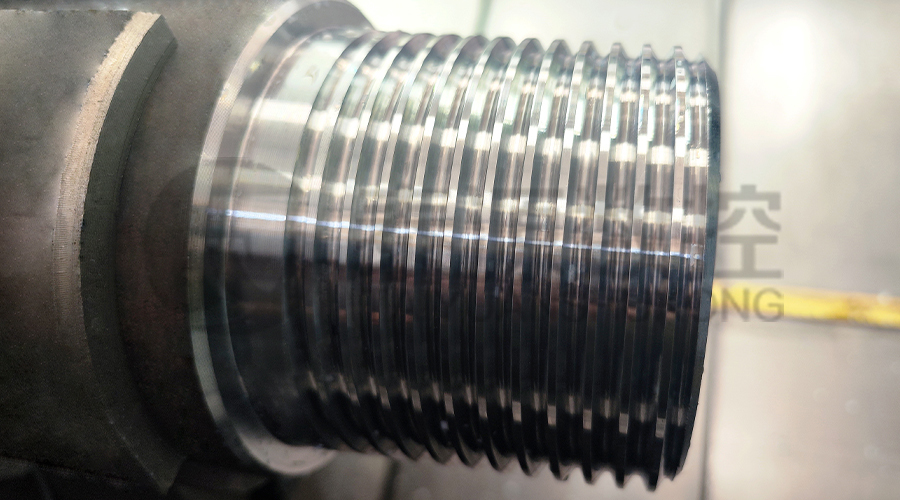

- API スレッド プロファイリング: API 5DP、API 5CT、および特殊なツールジョイントプロファイルを含むプレミアム接続の正確なねじ切りを実行する機能。
- 自動ツールタレット: 旋削、フェーシング、ねじ切りサイクル間の素早い工具交換を容易にする高速割出タレットを装備しています。

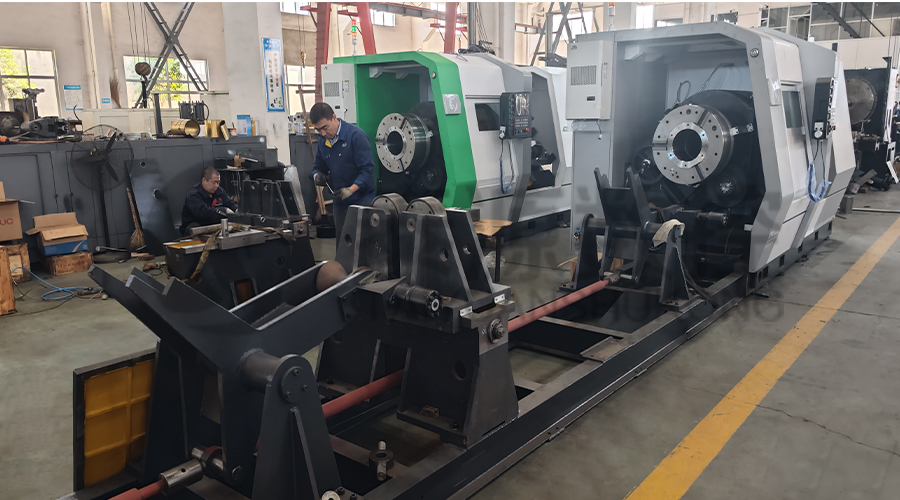

- ワークサポートシステム: 軸方向の位置合わせを維持し、延長されたドリルパイプセクションの加工中に振動を防ぐための頑丈な油圧パイプレストとローラーが含まれています。
- CNC制御精度： 高度な制御システムは、熱膨張と工具の磨耗をリアルタイムで補正し、長時間の生産作業にわたって厳しい許容誤差を維持します。
技術仕様
| パラメータの説明 | 単位 | 技術的価値 |
| 最大。スイングオーバーベッド | mm | Φ630～Φ1000 |
| スピンドル穴径 | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| 主軸速度範囲 | 回転数 | 10～600（可変） |
| 加工パイプ径 | インチ | 2-3/8インチ～10-3/4インチ |
| タレットの位置 | 個 | 4 / 6 / 8 縦または横 |
| X/Z軸位置決め精度 | mm | 0.02 / 0.03 |
| メインモーター出力 | kW | 15 / 18.5 / 22 |
石油機器製造における運用上の利点
これを実装する CNCパイプねじ切り旋盤 生産ラインに導入すると、サイクルタイムが大幅に短縮されます。 ドリルパイプツールジョイントの改修 そして新しいカップリングの製作。マシンのアーキテクチャは次のように最適化されています。 高精度の穴あけカラーねじ切り 耐摩耗性ベルト表面領域の処理。を活用することで、 閉ループフィードバックシステム 旋盤は、すべての接合部が石油およびガス業界の厳しい安全要件を満たしていることを保証し、ダウンホールの故障のリスクを最小限に抑えます。
よくある質問
Q1: 本機は長期連続運転におけるAPI標準ねじの精度をどのように確保しているのですか？
の precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of 江蘇太原CNC工作機械有限公司 当社は2003年に泰興市に設立され、国営石油機器製造専用の24,800㎡の施設を運営しています。当社の旋盤には、 長い精度保持時間 GBT および ISO 認定の品質システムにより、故障箇所が最小限に抑えられます。高品質のトランスミッションコンポーネントを使用することで、走行に必要な高い駆動力でも安定した走行を保証します。 ドリルカラーねじ加工 、この装置は、上海宝鋼やさまざまな世界の油田などの国際的なユーザーが要求する、必要なピッチ精度とテーパーの一貫性を維持します。
Q2: この旋盤は、標準のドリルパイプを超えたさまざまな油井管コンポーネントを処理できますか?
はい、この装置は高い特異性と多用途性を実現するように設計されています。 江蘇太原CNC工作機械有限公司 は幅広い特殊工具を生産しており、この旋盤はより広範な旋盤に統合できます。 ドリルパイプ生産ライン 。カップリング、ドリルカラー外周、ツールジョイントの加工が可能です。さらに、当社の製品ポートフォリオには、 スクリューポンプローターフライス加工 、曲げシェルの旋削、マンドレルのねじ切りなど。油田、地質、鉱業におけるこの幅広い応用範囲は、当社がエネルギー機器製造における「専門化、洗練、強化」に注力した結果です。
Q3: 海外の購入者はどのレベルの技術サポートと信頼性を期待できますか?
当社の製品は「信頼の国内品質」として認められ、現在では国内の大手企業に採用されています。 米国、日本、韓国、アゼルバイジャン . 江蘇太原CNC工作機械有限公司 シンプルな構造でメンテナンスが容易で生産効率が高い装置を提供します。長江の黄金の水路のそばに位置する当社は、戦略的な立地と数十年にわたる製造経験を活用して、堅牢な技術サポートと信頼性の高い配送を提供します。当社は、当社の機械が世界のエネルギー部門の進化する技術的需要に確実に対応できるよう、世界的な同業他社を検討するというコンセプトを堅持しています。
